eMG80-CS416 Плата (4 внеш.лин., 16 аналог.абон.)

Плата 4 внешних линий, 16 аналоговых абонентов.

Устанавливается  максимально одна на блок KSU/EKSU

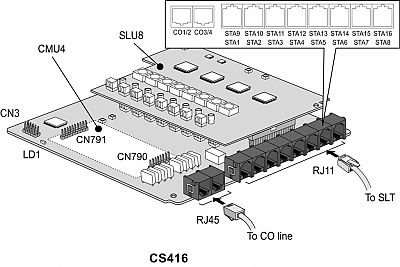

Интерфейсная плата CS416 имеет четыре порта аналоговых соединительных линий и 16 портов SLT-телефонов (из них 8 портов обеспечиваются дочерней платой SLU8, уже установленной на заводе-изготовителе). Интерфейсная плата CS416 может быть установлена в разъем CN1 системного блока KSU или EKSU. Кроме того, для обеспечения функций тарификации вызовов на интерфейсной плате CS416 может быть установлена дочерняя плата MG-CMU4. Плата CMU4 устанавливается в разъемы CN790 и CN791.

Обратите внимание, что интерфейсная плата CS416 не имеет переходного разъема, поэтому она должна устанавливаться самой верхней (оконечной) платой на разъем CN1 материнских плат MBU.

Коннекторы и модульные разъемы.

Разъем

Функции

Примечание

CN2

Для подключения к разъему CN1 первой интерфейсной платы

70 контактов

CN3

Разъем CPLD JTAG для перспективных разработок

10 контактов

CN790 и CN791

Для установки модуля MG-CMU4

8 и 10 контактов

MJ1-1 и MJ1-2

Аналоговые СЛ (CO1 и CO2)

RJ45

Аналоговые СЛ (CO3 и CO4)

MJ2

16 портов SLT-телефонов

RJ11

Светодиодные индикаторы.

Индикатор

Цвет

Описание

LD1

Синий

Состояние абонентского порта

Светится - Абонентский порт используется

Выключен - Абонентский порт в состоянии ожидания


Параметры соединительных линий (CO).

Чувствительность определения вызывного сигнала

30В действующего напряжения, 16-55 Гц

Тональный набор (DTMF)

Отклонение частоты

Менее +/-1,8%

Время нарастания

5 мс

Длительность сигнала

Минимальная 50 мс, нормальная 100 мс

Межцифровой интервал

Минимальный 30 мс, нормальный 100 мс

Импульсный набор

Частота импульсов

10 имп/сек

Отношение импульс/пауза

60/40% или 66/33%


43 320,00 36 822,00 руб
