Модуль ISDN BRI-4 порта [LIK-BRIM4]

BRIM Модули интерфейса базового доступа ISDN, Т-интерфейс (2B+D)
Модуль BRIM4 содержит четыре порта базового доступа ISDN BRI (2B+D). Такой модуль поддерживает Т-интерфейс в соответствии со стандартом ETSI 300.012 на основании рекомендаций I.430 сектора электросвязи МСЭ. Он может быть установлен в режим TE (Терминальное оборудование). Модуль BRIM4 содержит цифровые сигнальные процессоры (DSP) для транскодирования между различными аудиокодеками.
Модуль BRIM4 содержит интерфейс 10/100 Base-T Ethernet и выполняет функции обработки речевых пакетов. Поскольку порт Ethernet поддерживает автоматическое переключение между MDI/MDIX, то для подключения к нему можно использовать как прямой кабель, так и перекрестный кабель.

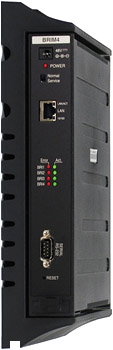

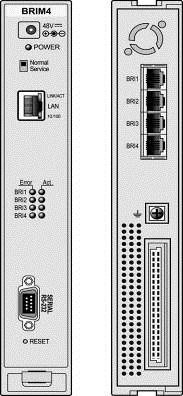

на передней панели модуля BRIM4 имеются:
разъем для подключения адаптера электропитания.Адаптер электропитания (тип G),
• светодиодный индикатор состояния электропитания,
• переключатель Normal/Service – при переходе в режиме Service активируется постепенное отключение модуля: a) свободные порты (каналы) модуля помечаются системой как выведеные из эксплуатации; б) как только занятые порты (каналы) модуля переходят из состояния занято в свободное состояние, они также помечаются системой как выведеные из эксплуатации,
• один разъем LAN типа RJ-45 (розетка) со светодиодными индикаторами Speed (Скорость) и Link/Activity (Канал/Активность),
• восемь светодиодных индикаторов состояния линий - по два на каждую линию BRI.
• разъем RS-232 типа DB-9,
• кнопка Reset (Перезапуск).

На задней панели модуля BRIM4 имеются:
• четыре разъема типа RJ-45 (розетка),
• точка заземления,
• 50-контактный разъем для соединения с кросс-плато

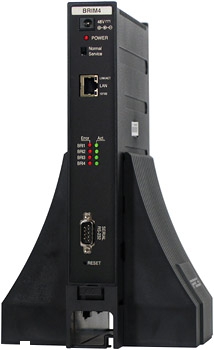

Модуль BRIM4 можно устанавливать в любой слот системного блока, за исключением слота #10. В настольном держателе подставку расширения с модулем BRIM4 можно устанавливать на любую позицию. Модуль BRIM4 выполняет функции шлюза между линиями базового доступа ISDN (BRI) и остальными устройствами системы iPECS.
Модуль BRIM4 оснащен 4 портами Т-интерфейса базового доступа для подключения к сети ISDN.

СВЕТОДИОДНЫЕ ИНДИКАТОРЫ
Кроме светодиодных индикаторов Power (Электропитание) и LAN (Статус подключения к сети Ethernet), модуль BRIM4 содержит еще 8 светодиодных индикатора, по два на каждую линию BRI, которые показывают информацию о состояниях линий.
Подключение разъемов
Перед подключением любого модуля сначала соедините винт точки заземления “ ” на его задней панели с надежным заземлением.

На передней панели модуля BRIM4 находится порт LAN (разъем типа RJ-45). Он должен быть подключен к соответствующей точке доступа сети LAN.

 Подключите порт LAN к коммутатору 10/100 Base-T. Для подключения к сети LAN можно использовать модуль POE8.
 Пометьте или пронумеруйте соединение для последующего техобслуживания.

На задней панели находятся четыре разъема типа RJ-45, обеспечивающие интерфейс линий базового доступа (BRI). Эти разъемы должны быть присоединены к кабельному вводу городских линий (Т-интерфейс).
 Подключите каждый разъем RJ-45 к линии базового доступа в кабельном вводе сети ISDN/кроссе.
 Пометьте или пронумеруйте соединение для последующего техобслуживания.
