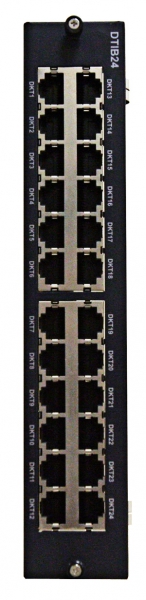

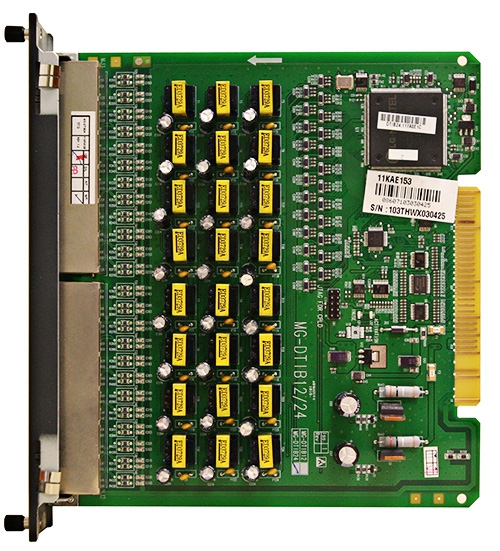

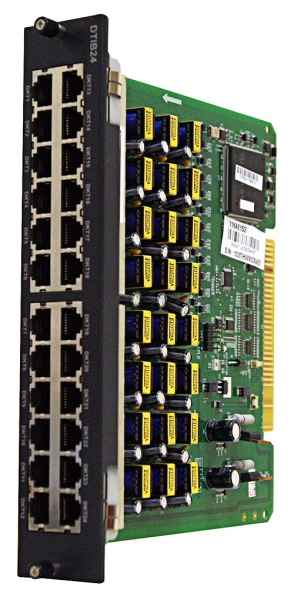

DTIB12/24 Интерфейсная плата цифрового терминала.
Соединение между DTIB12/24 и DKT обеспечивается с помощью модульных гнезд RJ45.
DTIB 12: обеспечивает 12 портов
DTIB 24: обеспечивает 24 порта
DTIB можно устанавливать в универсальное гнездо любого KSU, кроме гнезда MPB первого KSU.
Распределение контактов DTIB12/24
| Разъем | Контакты | Номер контакта | Сигнал | Функция |
| 1,2,3 | Зарезервировано | Зарезервировано | ||
| 4 | DKT RX | Прием данных | ||
| 5 | DKT TX | Передача данных | ||
| 6 | Зарезервировано | Зарезервировано |
Распределение контактов DKT
| Разъем | Контакты | Номер контакта | Сигнал |
| 1-2 | Зарезервировано | ||
| 3 | TIP | ||
| 4 | RING | ||
| 5-6 | Зарезервировано |

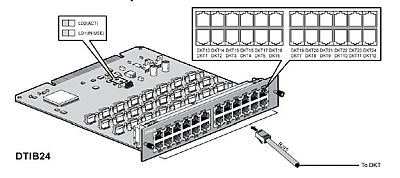

Функции разъемов, переключателей и светодиодных индикаторов
Функции разъемов и переключателей
| Разъем/переключатель | Функция | Примечания |
| CN1 | Порт JTAG для CPLD | Для исследований и разработки |
Индикация LED
| LED | Функция | Примечания |
| LD1 | Используется | Вкл.:канал используется, Выкл.: все каналы в режиме ожидания |
| LD2 | ACT, активна или нормальная работа | Мигает синим цветом |
Удаление абонента от системы
| Тип | AGW22 | AGW24 |
| Цифровой телефон | 500 | 300 |
| Аналоговый телефон DSIU,SLIB12,SLIB24,SLIB12C,SLIB24C | 7500 | 5000 |
